Pagina 5 van 6
Re: DIY handmaler
Geplaatst: wo 18 okt 2017, 19:58
door Bert 619
joostvdb schreef:Erik82 schreef:De HG Oned gebruikt een spie en verzonken schroef wat erg goed werkt en wat ik persoonlijk een betere optie vindt dan wat de Mahlgut heeft (
https://lynweber.com/products/hg-1/care ... rr-mounts/).
De Kinu doet het nog beter. Zie hier het filmpje van de M47 (
https://www.youtube.com/watch?v=YAbapNrMohI). Met 68mm zou ik hem wel op 2 punten borgen in plaats van 1 zoals met de kleinere schijven.
Als ik jou was zou ik ook naar originele Mazzer schijven kijken want die aftermarketschijven zijn veel minder en gaan vooral veel minder lang mee. Dat gaat achteraf wellicht geen goede keuze zijn.
Bevestiging van de Kinu is inderdaad goed en biedt veel stabiliteit.
Wat passing betreft is die van de Mahlgut stabieler met een vaste passing
Die andere twee hebben een losse passing en die pen is er slechts om de binnenste maalschijf mee te laten draaien.
Re: DIY handmaler
Geplaatst: wo 18 okt 2017, 20:38
door ArjanV
joostvdb schreef:Ik zie dat je de binnenste maalschijf met een verzonken bout op de as wilt zetten.
Mijn binnenste maalschijf zit met een spie, de bout is alleen om hem op z'n plek te houden.
HanR schreef:Stuur me even een pb als je originele Mazzer schijven nodig hebt. Ik kan ze dan voor je bestellen in Italië. Scheelt nogal ten opzichte van handelsprijzen.
Daar heb ik ten zijne tijd ook wel interesse in
Re: DIY handmaler
Geplaatst: wo 18 okt 2017, 21:17
door Erik82
Die spie gaat goed werken. Dat is dan hetzelfde ontwerp als de HG One en ik kan uit ervaring vertellen dat het een goed principe is.
Re: DIY handmaler
Geplaatst: do 19 okt 2017, 11:47
door Bert 619
Krijg je daar geen problemen mee als er eventueel koffie resten zich ophopen tussen het onderste lager en flens waar de binnen maalschijf op rust.
Bij het afstellen van de maler beweegt de as verticaal in het lager en die ruimte tussen onderkant lager en bovenkant flens (nu gesloten) is variabel, misschien is het beter om daar ruimte te creëren door het lager iets hoger te plaatsen.
Re: DIY handmaler
Geplaatst: di 16 jan 2018, 13:56
door ArjanV
Het is weer even geleden dat ik wat gepost heb, maar dat wil niet zeggen dat er niks gebeurt...
Naast deze molen maken ben ik intussen voor het eerst opa geworden en ga ik binnenkort verhuizen, daarnaast druk met mijn bedrijf, dus er gebeurt genoeg
Maar, het eerste prototype is een behoorlijk eind op weg.
De eerste bonen zijn al gemaald en ik ben niet ontevreden, er zit alleen nog een te grote slingering (0.05mm) in de as, dit kan en moet beter.
Nu nog verder met de rest van de onderdelen en de slingering er uit zien te krijgen.
Later meer....
Re: DIY handmaler
Geplaatst: di 16 jan 2018, 16:07
door Erik82
Ziet er erg leuk uit. Ik was al benieuwd hoe het ervoor stond.
Re: DIY handmaler
Geplaatst: di 16 jan 2018, 20:05
door mutsje
Je prototype verdiend al applaus vind ik. Wel enorm lef hoor, even zelf een handmaler in elkaar zetten. Ook genoeg technische kennis lees ik door het topic heen.
Re: DIY handmaler
Geplaatst: di 16 jan 2018, 21:29
door bobbee
Ja, dit is toch wel bijzonder. Meeste personen praten erover met wilde ideeën maar er komt nauwelijks iets van.
Knap gedaan!
Wat ik nu zie op de foto, moet daar nog een opvangbakje onder?
Re: DIY handmaler
Geplaatst: di 16 jan 2018, 22:16
door ArjanV
Daar komt inderdaad nog een opvangbakje onder.

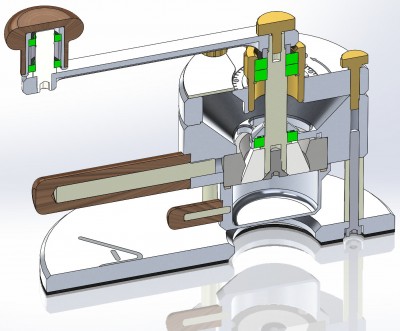

Hier een doorsnede van het oude model (ik heb wat interne wijzigingen doorgevoerd)
Het bakje zit met 3 magneetjes vast aan de buitenste maalschijf, de voetplaat gaat waarschijnlijk ook van hout worden.
Re: DIY handmaler
Geplaatst: wo 17 jan 2018, 20:39
door GuidovW
ArjanV schreef: di 16 jan 2018, 13:56
Het is weer even geleden dat ik wat gepost heb, maar dat wil niet zeggen dat er niks gebeurt...
Naast deze molen maken ben ik intussen voor het eerst opa geworden en ga ik binnenkort verhuizen, daarnaast druk met mijn bedrijf, dus er gebeurt genoeg
Maar, het eerste prototype is een behoorlijk eind op weg.
AV Proto-molen 08.jpg
De eerste bonen zijn al gemaald en ik ben niet ontevreden, er zit alleen nog een te grote slingering (0.05mm) in de as, dit kan en moet beter.
Nu nog verder met de rest van de onderdelen en de slingering er uit zien te krijgen.
Later meer....
Mooi zeg!
Petje af voor al je werk en resultaat.
