aansluiting p-stat?

Heb je een echte schuurvondst gedaan en ga je de door jou gevonden parel opknappen? Laat ons in dit topic met je meekijken!
Gebruikersavatar
fransg
Berichten: 6885
Lid geworden op: do 05 jan 2012, 19:51
Locatie: Amsterdam
Contacteer:

aansluiting p-stat?

Berichtdoor fransg » ma 10 aug 2020, 10:20

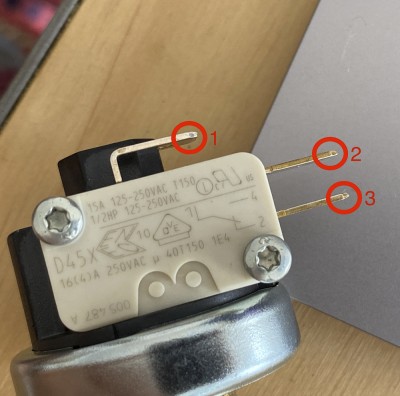

Ik zit even te kijken hoe bijgaande p-stat ook alweder moet aangesloten.
een contact aan 1, dat spreek vanzelf

2 is 'normally open'

3 is 'normally closed' te zien aan het schema

Dus de andere draad aan 3 zodat de p-stat het aangesloten onderdeel uitschakelt zodra de ingestelde druk is bereikt?
LONDINIUM L1 & R24 - etzMAX - Baratza - COMPAK R120 - Pavoni - FZ94 - Tonino - Wile - VSTrefractoIV - Mockmill Pro 200 - FAMAG Grilletta IM5-S

Pti
Berichten: 2005
Lid geworden op: di 16 jun 2015, 15:43
Locatie: Zaanstad
Contacteer:

Re: aansluiting p-stat?

Berichtdoor Pti » ma 10 aug 2020, 10:38

Juist, punt 3 staat "normaal dicht" tot de druk bereikt is en switch dan naar punt 2.

Je sluit de presso aan op 1&3 op P2 kan evt een lampje aangesloten worden.

Gebruikersavatar
fransg
Berichten: 6885
Lid geworden op: do 05 jan 2012, 19:51
Locatie: Amsterdam
Contacteer:

Re: aansluiting p-stat?

Berichtdoor fransg » ma 10 aug 2020, 10:55

Super, dankje!!
LONDINIUM L1 & R24 - etzMAX - Baratza - COMPAK R120 - Pavoni - FZ94 - Tonino - Wile - VSTrefractoIV - Mockmill Pro 200 - FAMAG Grilletta IM5-S
